S-5! E-Mini-FL Flanschklemme für Doppelstehfalz – Aluminium mit Langloch 18 × 11 mm (Schachtel)
S-5! E-Mini-FL Flanschklemme für Doppelstehfalz – Aluminium mit Langloch 18 × 11 mm (Schachtel) - Alu natur – Schachtel 125 Stück ist bestellt und wird versandt, sobald es wieder verfügbar ist
- Österreichischer Fachhändler
- Persönliche Beratung
- Sichere Zahlung & Käuferschutz
S-5! E-Mini-FL Flanschklemme für Doppelstehfalz – Aluminium mit Lan...
Produktdetails

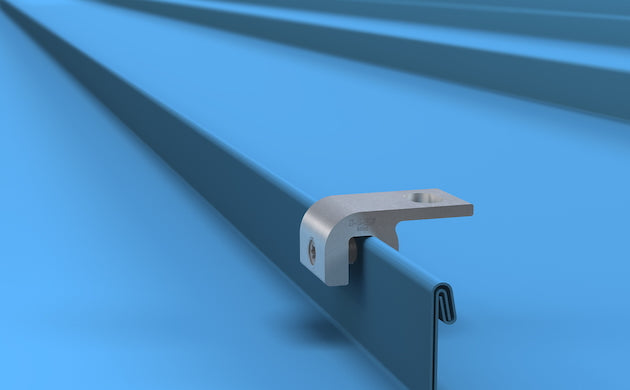

Die S-5!® E-Mini-FL ist die Flanschklemme für das handwerkliche Doppelstehfalzdach. Über den seitlichen Flansch mit Langloch 18 × 11 mm befestigst du PV-Schienen mit unten liegendem Schraubkanal direkt am Falz – durchdringungsfrei, mit dem hohen Klemmpunkt der Edelstahl-Madenschraube und der passgenauen „Nase“ unter der Verfalzung. Lieferung in ganzen Verpackungseinheiten zu 125 Stück je Schachtel.
Ihre Vorteile
- 🔒 Durchdringungsfreie Befestigung – keine Bohrung, die Dachhaut bleibt dicht
- ✅ Bauaufsichtlich zugelassen: DIBt Z-14.4-719 – Tragfähigkeitswerte dürfen für die Statik verwendet werden
- 🏛️ Am KIT Karlsruhe auf dem Rheinzink-Doppelstehfalzsystem geprüft
- 💪 Höchste Haltekräfte – in unabhängigen Prüfungen lag die Tragfähigkeit der Klemme i. d. R. über der des Profils
- 🧩 Flansch mit Langloch 18 × 11 mm – ideal für PV-Schienen mit unten liegendem Schraubkanal
- 🛡️ 25 Jahre Herstellergarantie von S-5!®, Produktion in den USA nach ISO 9001
Hinweis: Für Kupfereindeckungen ist die Aluminium-Ausführung nicht geeignet.
Technische Details
| Merkmal | Wert |
|---|---|
| Hersteller | S-5!® (Metal Roof Innovations Ltd., USA) |
| Europa-Generalvertrieb | RoofTech GmbH, 71101 Schönaich (DE) |
| Typ | Mini-Klemme mit seitlichem Flansch, 1 Madenschraube |
| Geeignet für | handwerkliches Doppelstehfalzdach (Öffnungsschlitz 7 mm); alle Eindeckungsmaterialien außer Kupfer |
| Länge (in Falzrichtung) | 30 mm |
| Öffnungsschlitz | 7 mm |
| Langloch im Flansch | 18 × 11 mm |
| Material | Aluminium, Madenschraube(n) Edelstahl |
| Anschluss | Seitlicher Flansch mit Langloch 18 × 11 mm |
| Befestigung | 1 Madenschraube aus Edelstahl, durchdringungsfrei |
| Anzugsmoment Madenschraube | 15 – 17 Nm · verzinktes Stahlblech > 0,7 mm: 18 – 20 Nm |
| Werkzeug | S-5!® Montage-Bit Torx 30 (liegt jeder Schachtel bei) |
| Zulassung | DIBt abZ/aBG Z-14.4-719 (gültig bis 05/2027) |
| Anwendungen | Schienensysteme mit unten liegendem Schraubkanal (PV), weitere starre Anbauteile |
| Verpackungseinheit (VPE) | 125 Stück je Schachtel |
| Gewicht je Stück | 0,044 kg |
| Gewicht je Schachtel | 5,5 kg |
| Herstellergarantie | 25 Jahre |
| Herkunftsland | USA |
| Zolltarifnummer | 7616 1000 990 |

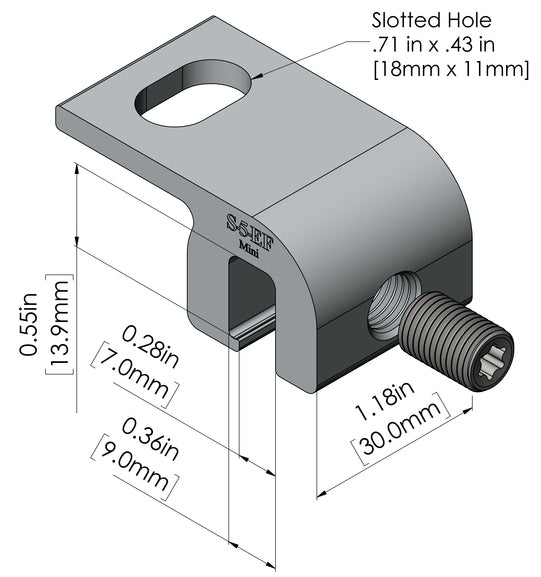

Abmessungen laut Maßzeichnung des Herstellers. Vollständige Werte und Haltekräfte siehe Datenblatt und DIBt-Zulassung.
- 🔒 Durchdringungsfreie Montage – die Dachhaut wird nicht durchbohrt, Dachgarantie und Dichtheit bleiben erhalten
- 🛡️ 25 Jahre Herstellergarantie von S-5!® – Garantiebedingungen über die RoofTech GmbH
- 📦 Abnahme ausschließlich in ganzen Verpackungseinheiten: 1 Schachtel = 125 Stück, S-5!®-Montage-Bit Torx 30 liegt bei
- 🚫 Nicht für Kupfereindeckungen geeignet (Aluminium-Ausführung)
- 📐 Klemme bündig auf den Falz setzen: Madenschraube auf der Rückseite der Verfalzung, „Nase“ unter der Verfalzung. Reicht der Fuß eines Schiebehafts in den Klemmbereich, die Klemme in 25 mm Abstand zum Haft setzen
- ⚙️ Nur Elektroschrauber mit Drehmomentkontrolle verwenden und die Anzugskraft mit geeichtem Drehmomentschlüssel prüfen
- 📏 Starre Objekte (Schienen, Rohre) nach max. 3 m trennen; bei statisch relevanten Klemmen mind. 500 mm Abstand zum Profilende
- 👷 Montage nur durch qualifizierte Fachbetriebe; Wind- und Schneelasten sind projektbezogen zu prüfen. S-5!-Klemmen allein sind keine Absturzsicherung
