S-5! E-Mini Stehfalzklemme für Doppelstehfalz – Aluminium mit M8-Ge...
Produktdetails

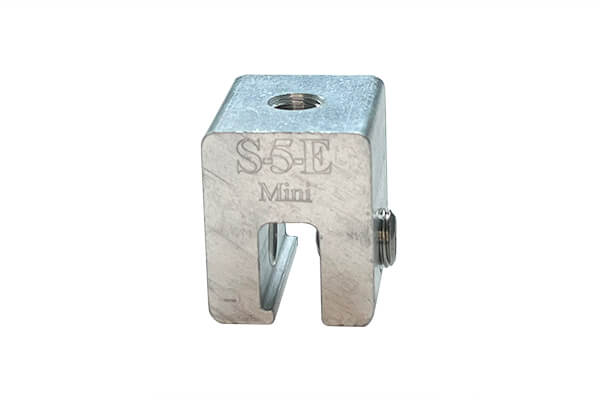

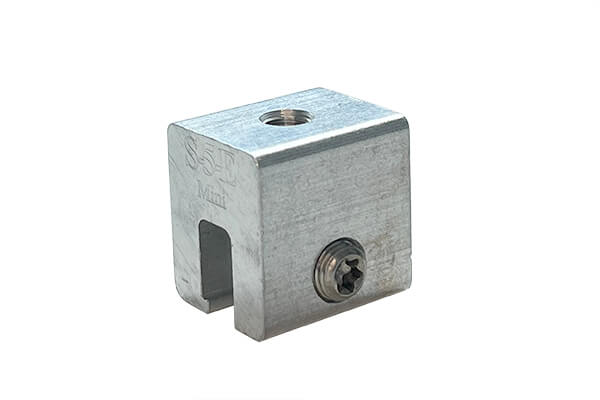

Die S-5!® E-Mini ist die kompakte Stehfalzklemme für das handwerkliche Doppelstehfalzdach. Mit 7 mm Öffnungsschlitz, der passgenauen „Nase“ unter der Verfalzung und einer Edelstahl-Madenschraube direkt am Falz sitzt sie bombenfest – ohne die Dachhaut zu durchbohren. Über das oberseitige M8-Gewinde nimmt sie das S-5!® PVKIT® 2.0, Schienensysteme, Schneefang oder Laufwege auf. Lieferung in ganzen Verpackungseinheiten zu 90 Stück je Schachtel.
Ihre Vorteile
- 🔒 Durchdringungsfreie Befestigung – der Falz wird nur leicht verformt, nicht durchbohrt
- ✅ Bauaufsichtlich zugelassen: DIBt Z-14.4-719 – Tragfähigkeitswerte dürfen für die Statik verwendet werden
- 🏛️ Am KIT Karlsruhe auf dem Rheinzink-Doppelstehfalzsystem geprüft – Rheinzink empfiehlt die S-5!® E-Klemmen
- 💪 Höchste Haltekräfte durch den hohen Klemmpunkt direkt an der Verfalzung
- 🔧 Universell einsetzbar: PVKIT® 2.0, Schienen, Schneefang, Laufwege
- 🛡️ 25 Jahre Herstellergarantie von S-5!®, Produktion in den USA nach ISO 9001
Hinweis: Die Klemme wird ohne M8×16-Edelstahlschraube geliefert; diese ist separat erhältlich. Für Kupfereindeckungen ist die Aluminium-Ausführung nicht geeignet.
Technische Details
| Merkmal | Wert |
|---|---|
| Hersteller | S-5!® (Metal Roof Innovations Ltd., USA) |
| Europa-Generalvertrieb | RoofTech GmbH, 71101 Schönaich (DE) |
| Typ | Stehfalzklemme (Mini-Klemme), einteilig, für Doppelstehfalz |
| Geeignet für | handwerkliches Doppelstehfalzdach, alle Eindeckungsmaterialien außer Kupfer |
| Öffnungsschlitz | 7 mm |
| Länge (in Falzrichtung) | 30 mm |
| Material | Aluminium, Madenschraube Edelstahl |
| Anschluss oben | 1× M8-Gewinde (M8×16-Edelstahlschraube nicht im Lieferumfang) |
| Befestigung | 1 Madenschraube, durchdringungsfrei |
| Anzugsmoment Madenschraube | 15 – 17 Nm · verzinktes Stahlblech > 0,7 mm: 18 – 20 Nm |
| Anzugsmoment M8×16 | 18 Nm |
| Werkzeug | S-5!® Montage-Bit Torx 30 (liegt jeder Schachtel bei) |
| Zulassung | DIBt abZ/aBG Z-14.4-719 (gültig bis 05/2027) |
| Anwendungen | S-5!® PVKIT® 2.0, Schienensysteme, Schneefang (Ein-/Doppelrohr), Laufwege |
| Verpackungseinheit (VPE) | 90 Stück je Schachtel |
| Gewicht je Schachtel | 5,5 kg |
| Herstellergarantie | 25 Jahre |
| Herkunftsland | USA |

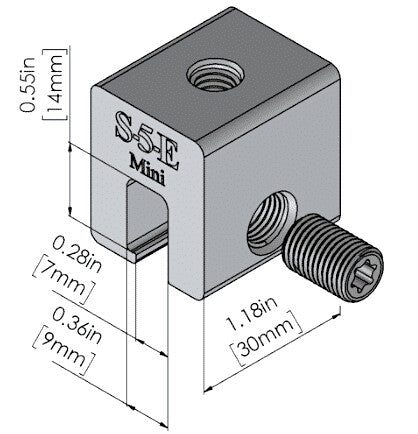

Abmessungen laut Maßzeichnung des Herstellers. Vollständige Werte und Haltekräfte siehe Datenblatt und DIBt-Zulassung.
- 🔒 Durchdringungsfreie Montage – die Dachhaut wird nicht durchbohrt, Dachgarantie und Dichtheit bleiben erhalten
- 🛡️ 25 Jahre Herstellergarantie von S-5!® – Garantiebedingungen über die RoofTech GmbH
- 📦 Abnahme ausschließlich in ganzen Verpackungseinheiten: 1 Schachtel = 90 Stück, S-5!®-Montage-Bit Torx 30 liegt bei
- 🔩 M8×16-Edelstahlschraube nicht im Lieferumfang – separat erhältlich (VPE 100 Stück je Schachtel)
- 🚫 Nicht für Kupfereindeckungen geeignet (Aluminium-Ausführung)
- 📐 Klemme bündig auf den Falz setzen: Madenschraube auf der Rückseite der Verfalzung, „Nase“ unter der Verfalzung. Reicht der Fuß eines Schiebehafts in den Klemmbereich, die Klemme in 25 mm Abstand zum Haft setzen
- ⚙️ Nur Elektroschrauber mit Drehmomentkontrolle verwenden und die Anzugskraft mit geeichtem Drehmomentschlüssel prüfen
- 📏 Starre Objekte (Schienen, Rohre) nach max. 3 m trennen; bei statisch relevanten Klemmen mind. 500 mm Abstand zum Profilende
- 👷 Montage nur durch qualifizierte Fachbetriebe; Wind- und Schneelasten sind projektbezogen zu prüfen. Nicht als Absturzsicherung geeignet
