Produktdetails

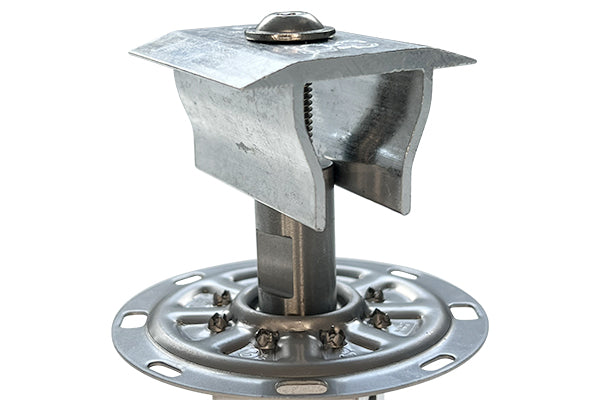

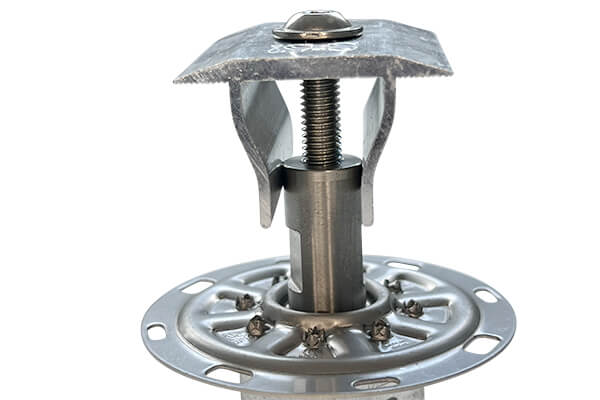

Das S-5!® PVKIT® 2.0 MidGrab ist die Universalklemme für die PV-Direktmontage auf Stehfalz- und Metalldächern: Sie lässt sich sowohl als Mittel- als auch als Endklemme einsetzen – das vereinfacht Materialplanung und Montageablauf auf dem Dach erheblich. Die vormontierte Aluminiumklemme sitzt auf einer M8-Edelstahl-Montagestange und wird gemeinsam mit der Edelstahl-Auflagescheibe in einem Arbeitsschritt auf einer S-5!® Mini-Klemme befestigt. Geeignet für Modulrahmen von 30 bis 46 mm Höhe. Lieferung in ganzen Verpackungseinheiten zu 60 Stück je Schachtel.
Ihre Vorteile
- 🔁 Eine Klemme für Mitte und Rand – weniger Artikel, weniger Planungsaufwand, kein Restmaterial
- ⚖️ Bis zu 80 % Gewichtsersparnis gegenüber konventionellen Schienensystemen
- ⚡ Erdungszähne in der Edelstahl-Auflagescheibe stellen den elektrischen Pfad entlang der Modulspalte her (ETL-Listung nach UL 2703)
- 🌬️ Dachparallele Montage → geringere Windsoglasten, kaum Querkräfte auf Falz und Dachhaut
- 🎯 Module-Placement-Bevel-Guide für exaktes Ausrichten der Module
- 🛡️ 25 Jahre Herstellergarantie von S-5!®, Produktion in den USA nach ISO 9001
- 🔩 Passend auf alle S-5!® Mini-Klemmen mit M8-Gewinde sowie den Multi-Trapezhalter MTH
| Hersteller | S-5!® (Metal Roof Innovations Ltd., USA) |
| Europa-Generalvertrieb | RoofTech GmbH, 71101 Schönaich (DE) |
| Typ | Modulklemme (MidGrab) – als Mittel- und Endklemme einsetzbar, auf M8-Edelstahl-Montagestange vormontiert |

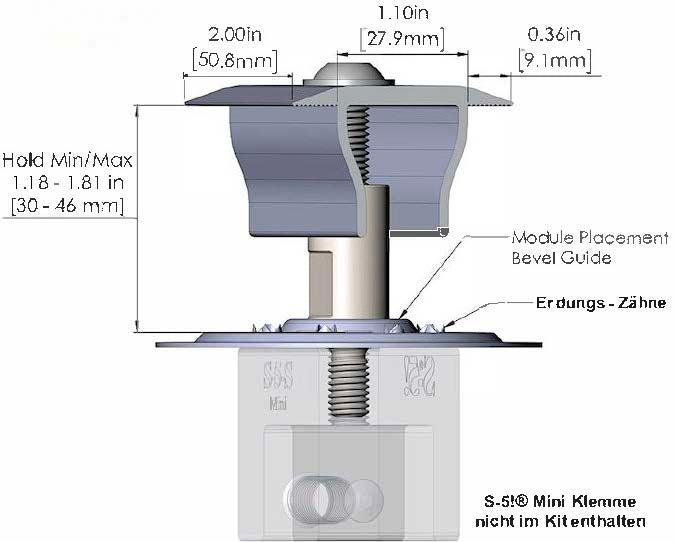

| Geeignete Modulrahmenhöhe | 30 – 46 mm |
| Breite Auflagescheibe | 50,8 mm |
| Breite Klemmbacke | 27,9 mm |
| Modulauflage (Klemmtiefe) | 9,1 mm |
| Material Modulklemme | Aluminium |
| Material Montagestange / Auflagescheibe | Edelstahl |
| Erdung | Erdungszähne in der Auflagescheibe, ETL-Listung nach UL 2703 |
| Positionierhilfe | Module Placement Bevel Guide (mittige Erhöhung) |
| Anzugsmoment Modulklemme | 14 – 15 Nm |
| Montage auf | S-5!® Mini-Klemme mit M8-Gewinde oder Multi-Trapezhalter MTH |
| Verpackungseinheit (VPE) | 60 Stück je Schachtel |
| Gewicht je Stück | 0,121 kg |
| Gewicht je Schachtel | 7,26 kg |

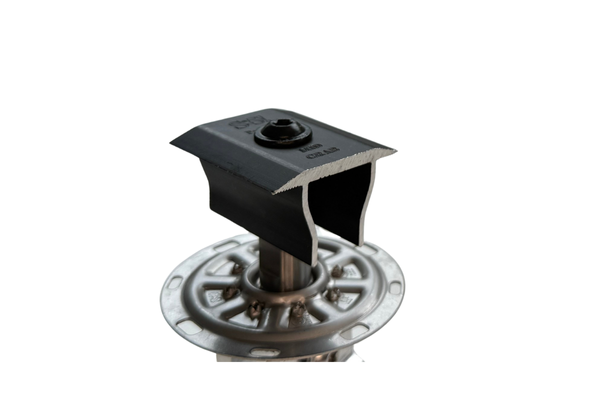

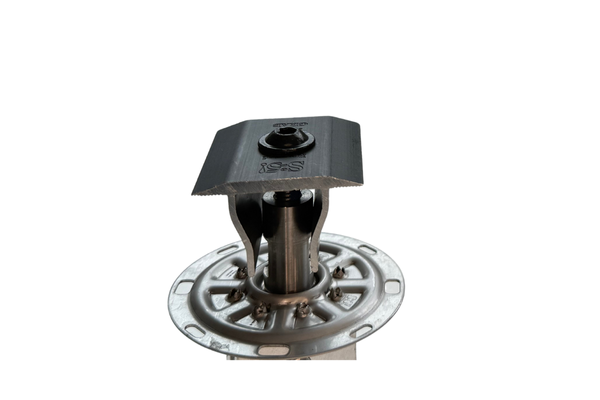

| Ausführungen | Alu natur · Schwarz eloxiert (schwarzer Top-Grab) |
| Herstellergarantie | 25 Jahre |
| Herkunftsland | USA |
| Zolltarifnummer | 7616 1000 990 |
- 🔁 Eine Klemme für Mittel- und Endposition – reduziert Artikelvielfalt und Planungsaufwand auf dem Dach
- 🛡️ 25 Jahre Herstellergarantie von S-5!® – Garantiebedingungen über die RoofTech GmbH
- 📦 Abnahme ausschließlich in ganzen Verpackungseinheiten: 1 Schachtel = 60 Stück
- 🔩 Die zum Falztyp passende S-5!® Mini-Klemme ist nicht im Lieferumfang und separat zu bestellen (E-Mini, S-Mini, Z-Mini, R465-Mini, B-Mini, N-Mini, N1.5-Mini, NH1.5-Mini, H-Mini) – alternativ Multi-Trapezhalter MTH (dort zusätzlich Kontermutter M8 mit Sperrverzahnung, mind. 20 Nm)
- ⚙️ Montage nur mit exakter Drehmomentkontrolle – Schlagschrauber sind unzulässig
- 📏 In Modulreihen von Traufe zu First nach max. 10 Modulen eine Trennung mit 8–10 cm Abstand vorsehen; zwischen nebeneinanderliegenden Modulreihen mindestens 10 mm
- ✅ ETL-Listung nach UL 2703 · Produktion in den USA nach ISO 9001
- ⚡ Die Nutzung des PVKIT® für den Potentialausgleich ist eine Empfehlung – die Verantwortung liegt beim ausführenden Fachbetrieb
- 👷 Montage nur durch qualifizierte Fachbetriebe; Wind- und Schneelasten sowie die Klemmbereiche des Modulherstellers sind projektbezogen zu prüfen
