S-5! Z-Klemme Rundfalzklemme für Kalzip, Bemo & Co. – Aluminium mit Passteil, inkl. Schraube (Schachtel)
S-5! Z-Klemme Rundfalzklemme für Kalzip, Bemo & Co. – Aluminium mit Passteil, inkl. Schraube (Schachtel) - Alu natur – Schachtel 30 Stück ist bestellt und wird versandt, sobald es wieder verfügbar ist
- Österreichischer Fachhändler
- Persönliche Beratung
- Sichere Zahlung & Käuferschutz
S-5! Z-Klemme Rundfalzklemme für Kalzip, Bemo & Co. – Aluminium...
Produktdetails

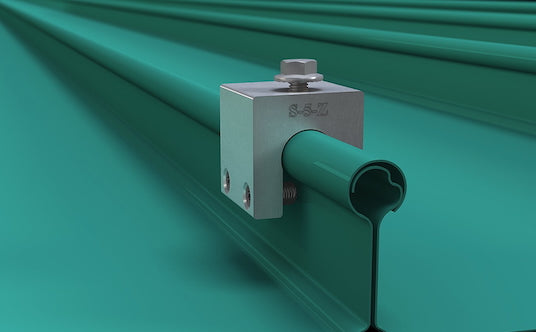

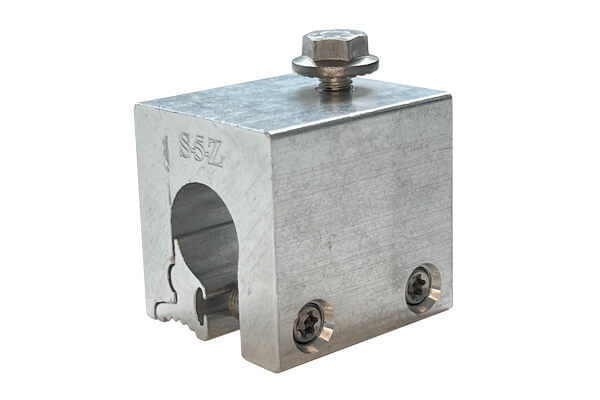

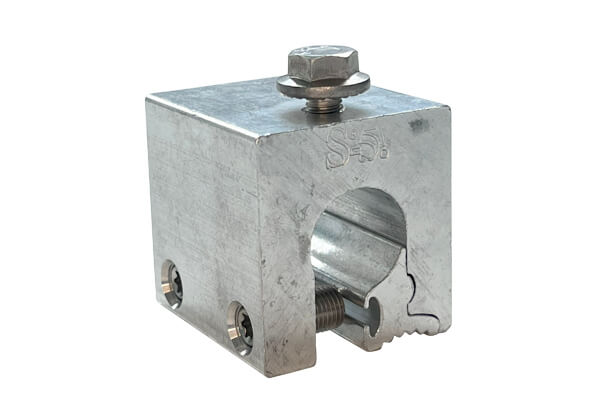

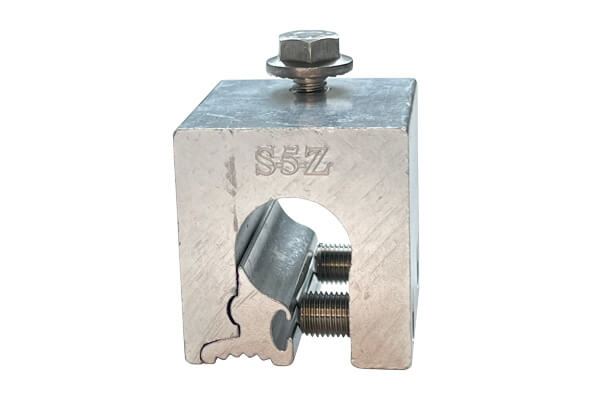

Die S-5!® Z-Klemme ist speziell für Rundfalz-Metalldächer mit bis zu 22 mm Falzdurchmesser konstruiert – etwa Kalzip®, Bemo®, Aluform, Euroseam® oder Kingspan. Das Passteil an der Innenseite sorgt für perfekten Form- und Kraftschluss am Bördel, zwei Madenschrauben und die mitgelieferte M8×16-Edelstahlschraube machen sie zur Hochlastklemme – ohne Durchdringung. Lieferung in ganzen Verpackungseinheiten zu 30 Stück je Schachtel.
Ihre Vorteile
- 🔒 Durchdringungsfreie Befestigung – keine Bohrung, die Dachhaut bleibt dicht
- ✅ Bauaufsichtlich zugelassen: DIBt Z-14.4-719 – Tragfähigkeitswerte dürfen für die Statik verwendet werden
- 🏛️ Am KIT Karlsruhe auf Kalzip-, Bemo- und Aluform-Rundfalzprofilen geprüft
- 💪 Höchste Haltekräfte – in unabhängigen Prüfungen lag die Tragfähigkeit der Klemme i. d. R. über der des Profils
- 🏋️ Zwei Madenschrauben und M8-Schraube inklusive – für hohe Einzellasten wie Schneefang ColorGard
- 🛡️ 25 Jahre Herstellergarantie von S-5!®, Produktion in den USA nach ISO 9001
Hinweis: Für Kupfereindeckungen ist die Aluminium-Ausführung nicht geeignet.
Technische Details
| Merkmal | Wert |
|---|---|
| Hersteller | S-5!® (Metal Roof Innovations Ltd., USA) |
| Europa-Generalvertrieb | RoofTech GmbH, 71101 Schönaich (DE) |
| Typ | Rundfalzklemme (Vollklemme) mit Passteil, 2 Madenschrauben |
| Geeignet für | Rundfalzprofile bis 22 mm Durchmesser (z. B. Kalzip®, Bemo®, Aluform, Euroseam®, Kingspan); alle Eindeckungsmaterialien außer Kupfer |
| Länge (in Falzrichtung) | ca. 51 mm (2,00 in) |
| Falzradius | 11 mm (R 0,45 in) – Rundfalz bis 22 mm Ø |
| Material | Aluminium, Madenschraube(n) Edelstahl |
| Anschluss | M8-Gewinde oben, inkl. 1 M8×16-Edelstahlschraube |
| Befestigung | 2 Madenschrauben + Passteil, durchdringungsfrei |
| Anzugsmoment Madenschraube | 15 – 17 Nm · verzinktes Stahlblech > 0,7 mm: 18 – 20 Nm |
| Anzugsmoment M8×16 | 18 Nm |
| Werkzeug | S-5!® Montage-Bit Torx 30 (liegt jeder Schachtel bei) |
| Zulassung | DIBt abZ/aBG Z-14.4-719 (gültig bis 05/2027) |
| Anwendungen | Hohe Einzellasten: Einzelbefestigungen, Schneefangsystem S-5!® ColorGard, Anbauteile |
| Verpackungseinheit (VPE) | 30 Stück je Schachtel |
| Gewicht je Stück | 0,259 kg |
| Gewicht je Schachtel | 7,8 kg |
| Herstellergarantie | 25 Jahre |
| Herkunftsland | USA |
| Zolltarifnummer | 7616 1000 990 |
Abmessungen laut Maßzeichnung des Herstellers. Vollständige Werte und Haltekräfte siehe Datenblatt und DIBt-Zulassung.
- 🔒 Durchdringungsfreie Montage – die Dachhaut wird nicht durchbohrt, Dachgarantie und Dichtheit bleiben erhalten
- 🛡️ 25 Jahre Herstellergarantie von S-5!® – Garantiebedingungen über die RoofTech GmbH
- 📦 Abnahme ausschließlich in ganzen Verpackungseinheiten: 1 Schachtel = 30 Stück, S-5!®-Montage-Bit Torx 30 liegt bei
- 🔩 Inklusive 1 M8×16-Edelstahlschraube je Klemme
- 🚫 Nicht für Kupfereindeckungen geeignet (Aluminium-Ausführung)

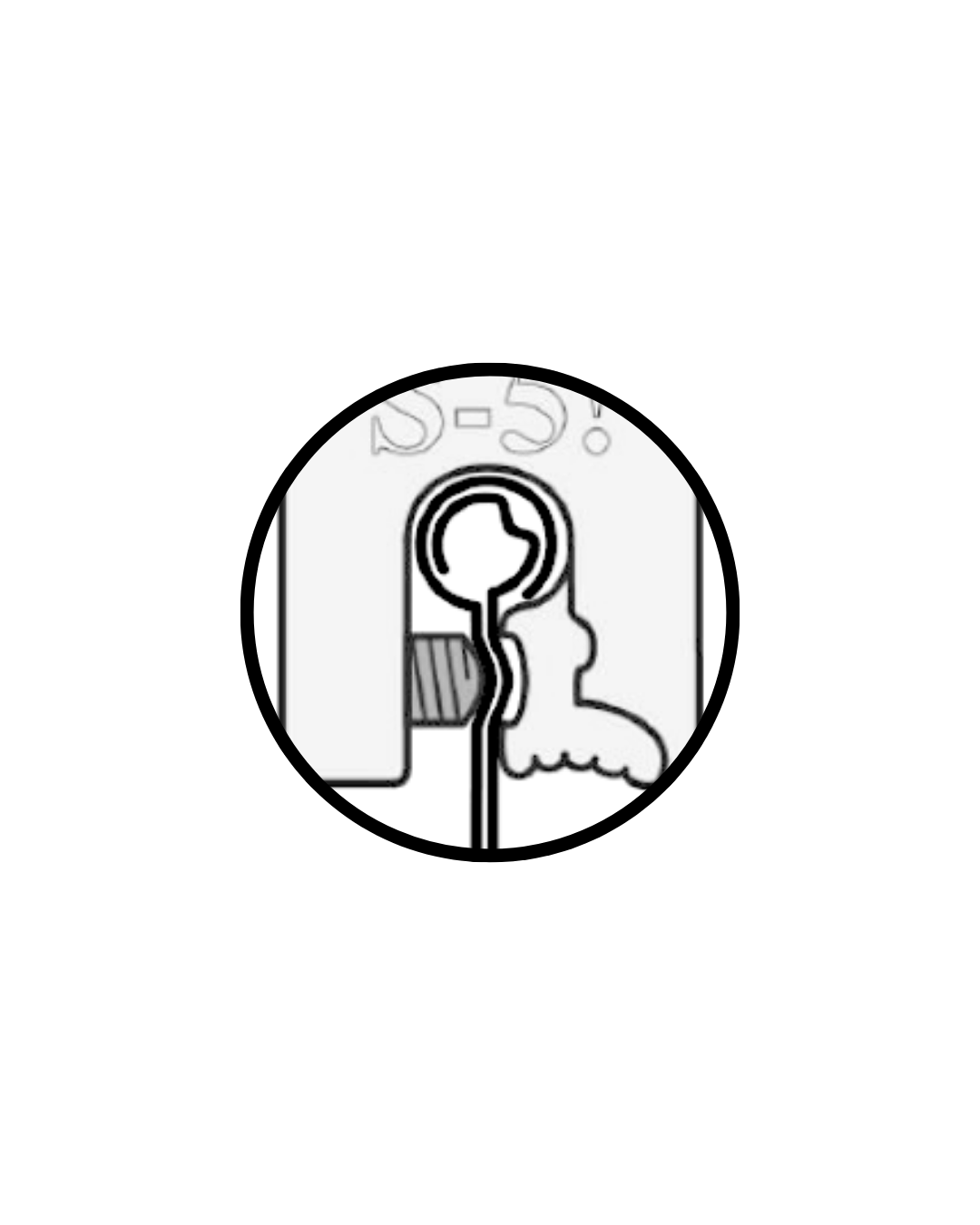

- 📐 Passteil mit der geriffelten Seite nach unten unter den Bördel setzen, Klemme bündig darüber kippen. Mindestabstand zu den Profilhaltern laut Zulassung: 17,5 cm
- ⚙️ Nur Elektroschrauber mit Drehmomentkontrolle verwenden und die Anzugskraft mit geeichtem Drehmomentschlüssel prüfen
- 📏 Starre Objekte (Schienen, Rohre) nach max. 3 m trennen; bei statisch relevanten Klemmen mind. 500 mm Abstand zum Profilende
- 👷 Montage nur durch qualifizierte Fachbetriebe; Wind- und Schneelasten sind projektbezogen zu prüfen. S-5!-Klemmen allein sind keine Absturzsicherung
