S-5! Z-Mini-FL Flanschklemme für Rundfalz – Aluminium mit Passteil & Langloch 18 × 11 mm (Schachtel)
S-5! Z-Mini-FL Flanschklemme für Rundfalz – Aluminium mit Passteil & Langloch 18 × 11 mm (Schachtel) - Alu natur – Schachtel 50 Stück ist bestellt und wird versandt, sobald es wieder verfügbar ist
- Österreichischer Fachhändler
- Persönliche Beratung
- Sichere Zahlung & Käuferschutz
S-5! Z-Mini-FL Flanschklemme für Rundfalz – Aluminium mit Passteil ...
Produktdetails

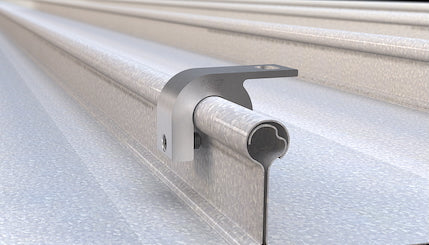

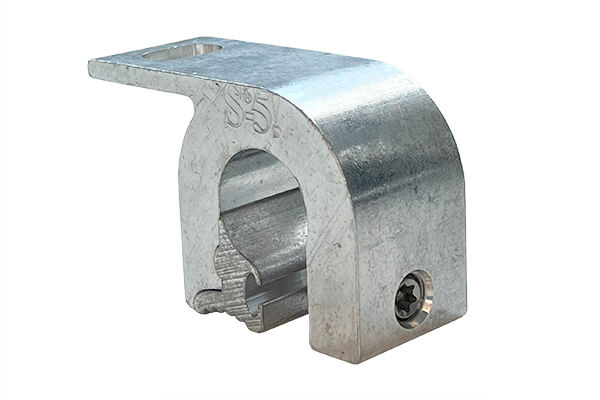

Die S-5!® Z-Mini-FL ist die Flanschklemme für Rundfalz-Metalldächer bis 22 mm Falzdurchmesser – etwa Kalzip®, Bemo®, Aluform oder Kingspan. Über den seitlichen Flansch mit Langloch 18 × 11 mm befestigst du PV-Schienen mit unten liegendem Schraubkanal direkt am Falz; das Passteil sorgt für perfekten Form- und Kraftschluss – ohne Durchdringung. Lieferung in ganzen Verpackungseinheiten zu 50 Stück je Schachtel.
Ihre Vorteile
- 🔒 Durchdringungsfreie Befestigung – keine Bohrung, die Dachhaut bleibt dicht
- ✅ Bauaufsichtlich zugelassen: DIBt Z-14.4-719 – Tragfähigkeitswerte dürfen für die Statik verwendet werden
- 🏛️ Am KIT Karlsruhe auf Kalzip-, Bemo- und Aluform-Rundfalzprofilen geprüft
- 💪 Höchste Haltekräfte – in unabhängigen Prüfungen lag die Tragfähigkeit der Klemme i. d. R. über der des Profils
- 🧩 Flansch mit Langloch 18 × 11 mm – ideal für PV-Schienen mit unten liegendem Schraubkanal
- 🛡️ 25 Jahre Herstellergarantie von S-5!®, Produktion in den USA nach ISO 9001
Hinweis: Für Kupfereindeckungen ist die Aluminium-Ausführung nicht geeignet.
Technische Details
| Merkmal | Wert |
|---|---|
| Hersteller | S-5!® (Metal Roof Innovations Ltd., USA) |
| Europa-Generalvertrieb | RoofTech GmbH, 71101 Schönaich (DE) |

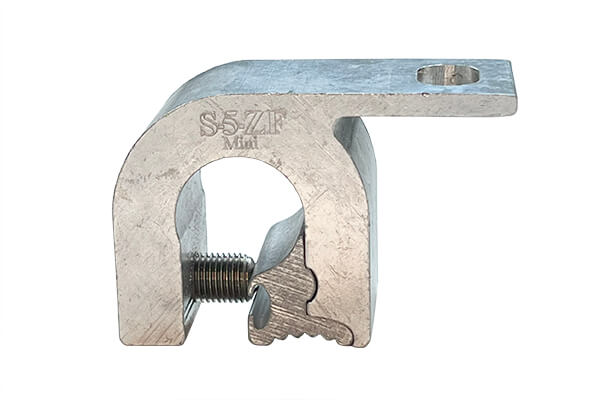

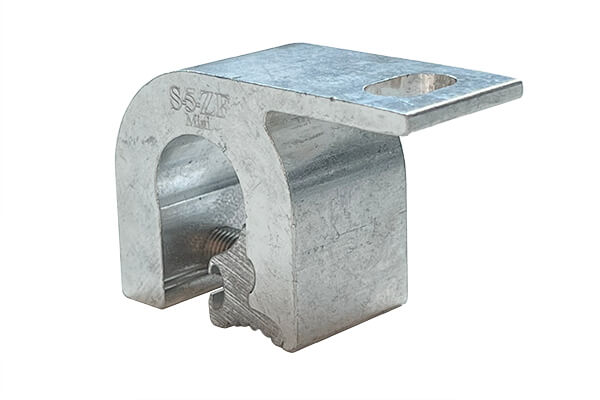

| Typ | Mini-Rundfalzklemme mit Passteil und seitlichem Flansch, 1 Madenschraube |
| Geeignet für | Rundfalzprofile bis 22 mm Durchmesser (z. B. Kalzip®, Bemo®, Aluform, Euroseam®, Kingspan); alle Eindeckungsmaterialien außer Kupfer |
| Länge (in Falzrichtung) | 46 mm |
| Höhe | 46 mm |
| Flanschbreite | 30 mm |
| Langloch im Flansch | 18 × 11 mm |
| Material | Aluminium, Madenschraube(n) Edelstahl |
| Anschluss | Seitlicher Flansch mit Langloch 18 × 11 mm |
| Befestigung | 1 Madenschraube + Passteil, durchdringungsfrei |
| Anzugsmoment Madenschraube | 15 – 17 Nm · verzinktes Stahlblech > 0,7 mm: 18 – 20 Nm |
| Werkzeug | S-5!® Montage-Bit Torx 30 (liegt jeder Schachtel bei) |
| Zulassung | DIBt abZ/aBG Z-14.4-719 (gültig bis 05/2027) |
| Anwendungen | Schienensysteme mit unten liegendem Schraubkanal (PV), weitere starre Anbauteile |
| Verpackungseinheit (VPE) | 50 Stück je Schachtel |
| Gewicht je Stück | 0,13 kg |
| Gewicht je Schachtel | 6,5 kg |
| Herstellergarantie | 25 Jahre |
| Herkunftsland | USA |
| Zolltarifnummer | 7616 1000 990 |

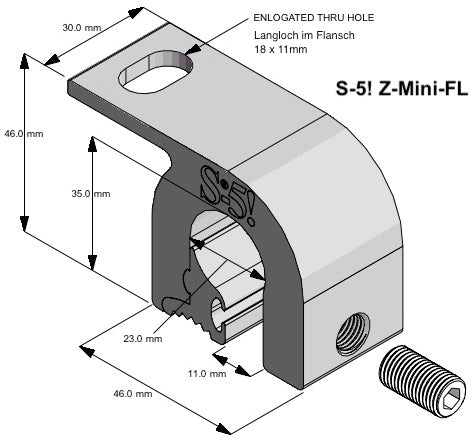

Abmessungen laut Maßzeichnung des Herstellers. Vollständige Werte und Haltekräfte siehe Datenblatt und DIBt-Zulassung.
- 🔒 Durchdringungsfreie Montage – die Dachhaut wird nicht durchbohrt, Dachgarantie und Dichtheit bleiben erhalten
- 🛡️ 25 Jahre Herstellergarantie von S-5!® – Garantiebedingungen über die RoofTech GmbH
- 📦 Abnahme ausschließlich in ganzen Verpackungseinheiten: 1 Schachtel = 50 Stück, S-5!®-Montage-Bit Torx 30 liegt bei
- 🚫 Nicht für Kupfereindeckungen geeignet (Aluminium-Ausführung)

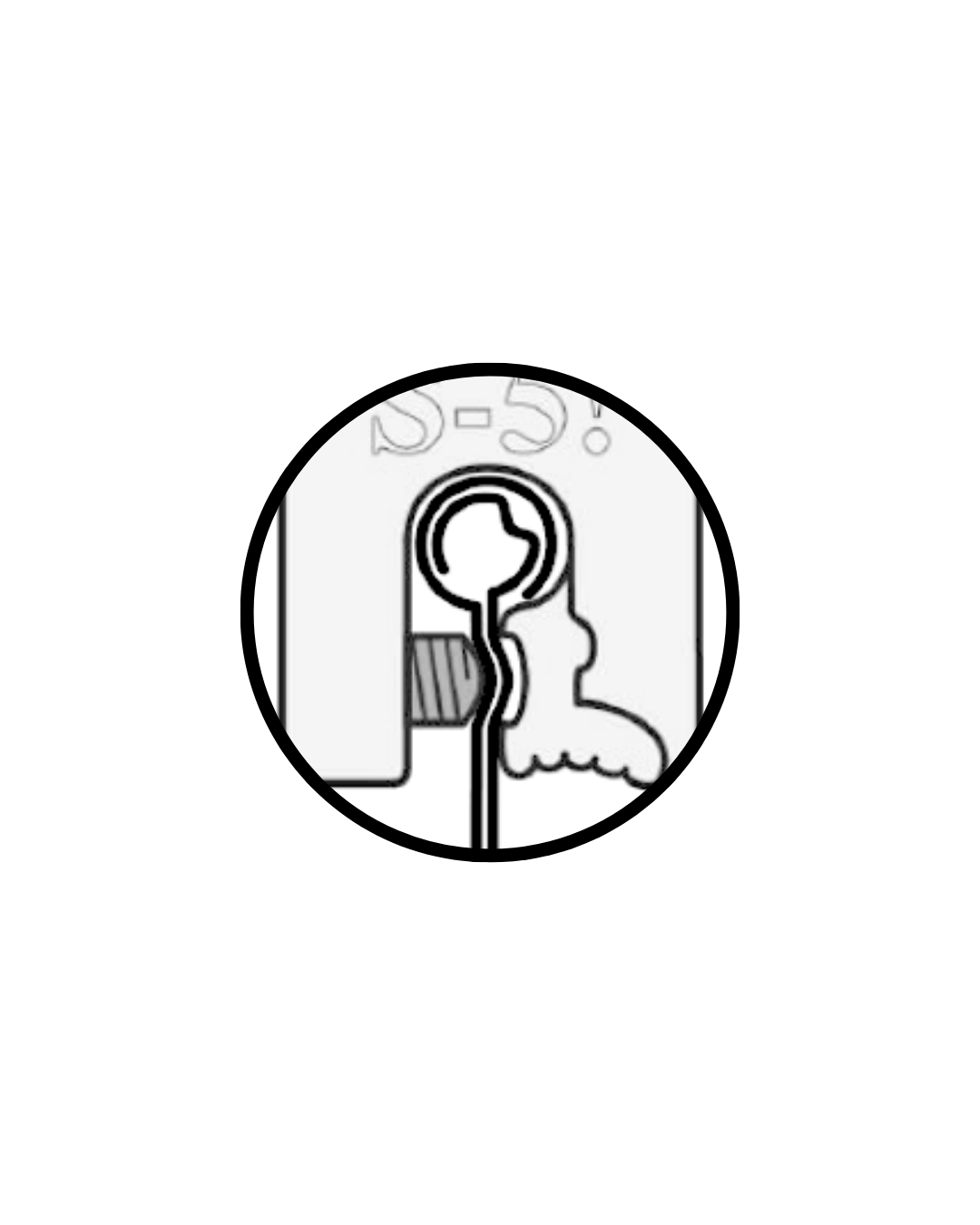

- 📐 Passteil mit der geriffelten Seite nach unten unter den Bördel setzen, Klemme bündig darüber kippen. Mindestabstand zu den Profilhaltern laut Zulassung: 17,5 cm
- ⚙️ Nur Elektroschrauber mit Drehmomentkontrolle verwenden und die Anzugskraft mit geeichtem Drehmomentschlüssel prüfen
- 📏 Starre Objekte (Schienen, Rohre) nach max. 3 m trennen; bei statisch relevanten Klemmen mind. 500 mm Abstand zum Profilende
- 👷 Montage nur durch qualifizierte Fachbetriebe; Wind- und Schneelasten sind projektbezogen zu prüfen. S-5!-Klemmen allein sind keine Absturzsicherung
